极化探头

极化探头使用介绍：

铜／饱和硫酸铜型极化探头，其电极体规格为：Φ110×240mm，试片规格为：1cm²、6.5cm²、(可选填包料布袋)。相对于标准氢电极的电位为＋316mV（25℃），

一、其技术要求如下：

1、电位稳定性：电位漂移不超过±10mV；

2、温度系数：0.96mV/℃；

3、铜电极材料：高纯铜；

4、电解质材料：硫酸铜晶体（CP）；

5、壳体材料：具有一定渗透性的陶瓷或木塞；

6、标准工作寿命：10年。

7、电缆引出：长度约为5米。

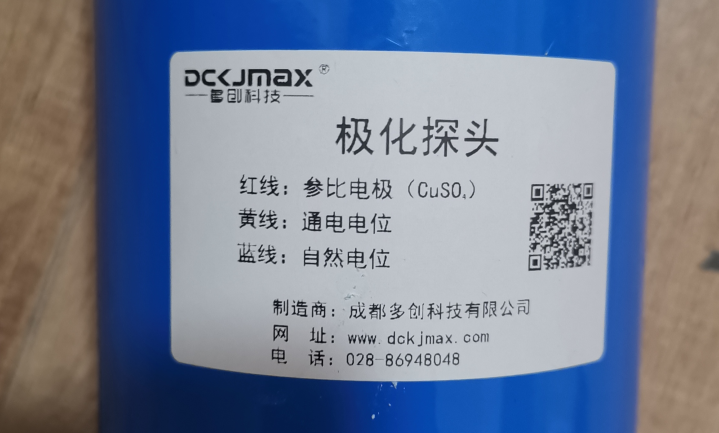

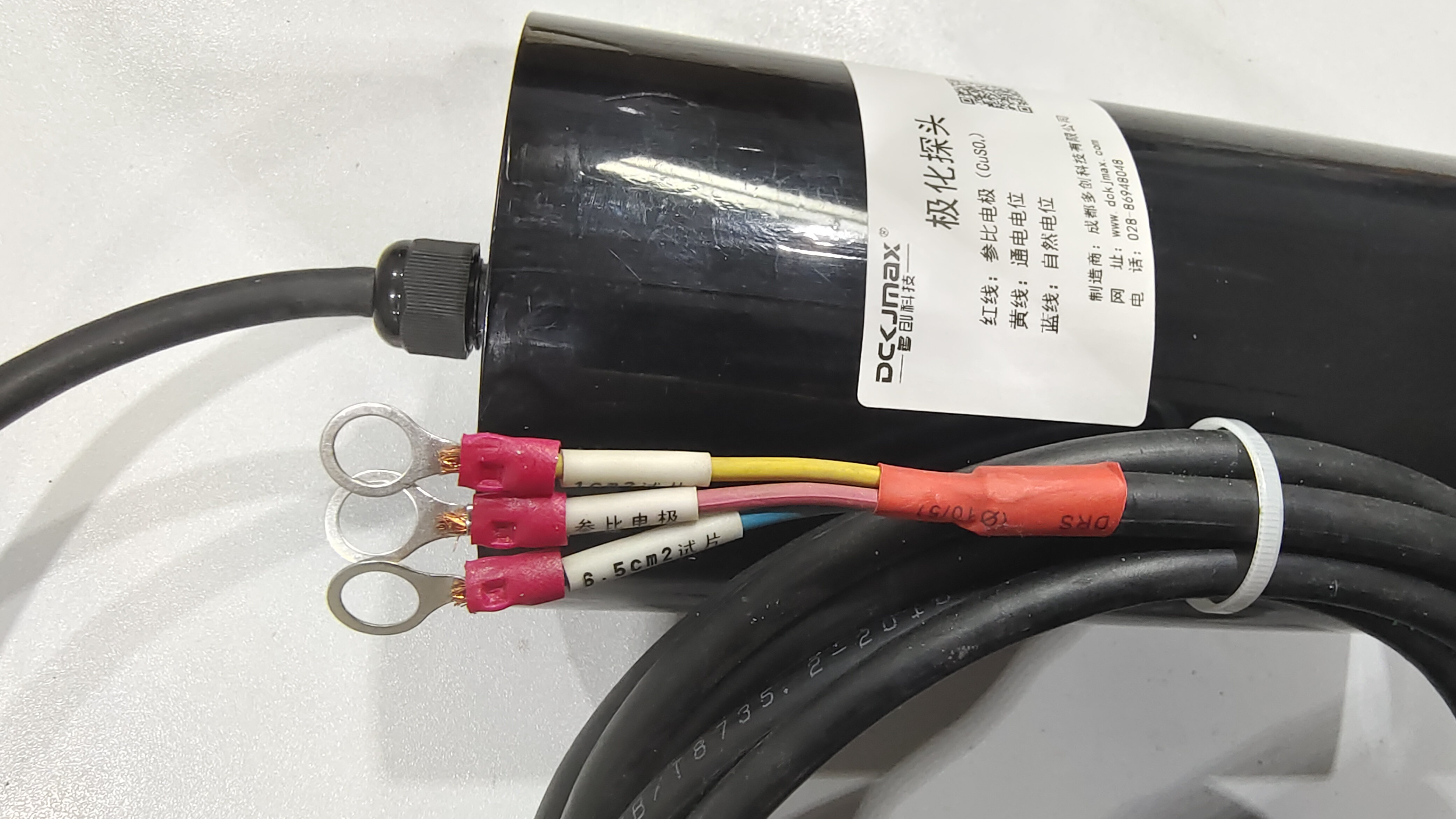

8、接线说明：红色线为参比电极线，

蓝色线为6.5cm²试片，

黄色线为1cm²试片。

注：（接线端有明显标识，严格按照标识接线。）

二、安装说明：

1、 安装前，先将参比电极陶瓷体或木塞端在清水中浸泡12小时以上（后可置于填包料中。确保填包料充分吸水，保持湿润状态。）

2、 试片应置于原土中。推荐2只试片分别作为自然电位试片、通电电位试片。

3、 对照设计图纸，在指定位置挖好参比电极坑。极化探头埋深应与管道相同。

4、 将极化探头放入预先挖好的电极坑内。在下放坑内时，不能让电缆承载电极的重量。

5、 将参比电缆引入测试桩中，按照设计图示连接到指定的接线柱上。

6、 回填时，应保证回填200mm的细土或细沙，保证回填过程中不会损坏参比电极和电缆。参比电极回填状态与管道相同。
